EPF-EVCC/SECC系列
EASTEVER
/
5-1000
50
13.8
1.0
/
30
/
8.45*11*8.5
10-3
8~500
| 型号 型号 匝数 | 比 TX:RX:PL 匝数比 TX:RX:PL | 电感1,2,3 (µH) 电感值 (µH) | DCR (mΩ Max) 直流电阻 (mΩ 顶) | 漏感4 (µH Max.) 漏感 (µH 顶) | Cw/w 5 (pF Max) 架构间电容 (pF 顶) | Hi-Pot (Vac) 耐压测试 (Vac) | AES-Q200 Qualified AES-Q200 认证 | Insulation Class 绝缘等级 | Package Size (WxLxH mm Max) 封装尺寸 (WxLxH mm 顶部) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TX | R | PL | |||||||||
| EPF11348 | 1:1 | 12.5 标准（PL） | - | - | - | - | - | 3750 | 不 | 加强型 | 8.45x11.4x8.5 |
| EPF11387 | 1:1 | 12.5 标准（PL） | - | - | - | - | - | 3750 | 不 | 加强型 | 12.5x17.7x5.4 |
| EPF11451 | 1:1:1 | 8.7 分钟（PL） | 500 | 500 | 500 | - | - | 3000 | 是的 | 加强型 | 8.45x11.4x8.5 |
| EPF11481 | 1:1:1 | 8 分钟（PL） | 60 | 60 | 60 | - | - | 3000 | 不 | 补充 | 10.6x12.8x12.5 |
| EPF11482 | 1:1:1 | 28 分钟（PL） | 100 | 100 | 100 | - | - | 3000 | 不 | 补充 | 10.6x12.8x12.5 |
| EPF11483 | 1:1:2 | 7 分钟（德克萨斯州） | 250 | 250 | 500 | - | - | 3000 | 不 | 加强型 | 10.5x14.5x7.8 |
| EPF11484 | 1:1 | 7 分钟（德克萨斯州） | 500 | 500 | - | - | 25 | 4000 | 不 | 加强型 | 10.5x14.5x7.8 |
| EPF11485 | 1:1:1 | 20 分钟（PL） | 65 | 65 | 65 | - | - | 3000 | 不 | 补充 | 10.7x15.5x7.0 |
| EPF11486 | 1:1:1 | 5 分钟（PL） | 500 | 500 | 500 | 0.5 | - | 500 | 不 | Functional | 5.65x7.8x4.0 |
| EPF02157 | 1:1.5:1.5CS | 10 分钟（PL） | 160 | 320 | 320 | 0.15 | 4.5 | 3750 | 不 | 加强型 | 8.8x10.1x6.6 |
| EPF02201 | 0.25:1.25:1 | 10~35（PL） | 20 | 100 | 100 | 0.15 | 6 | 3750 | 是的 | 加强型 | 8.45x11.4x8.5 |
| EPF02202 | 1:1:1 | 11.7 标准（PL） | 20 | 58 | 30 | 0.125 | 9 | 1875 | 是的 | Functional | 8.45x11.4x8.5 |
| EPF02212 | 0.33:1.33:1 | 11.7 标准（PL） | 8 | 58 | 58 | 0.125 | 5 | 3750 | 不 | 加强型 | 8.45x11.4x8.5 |
1. 电感在 2MHz、100mV 下测量（EPF11348S、EPF11387 和 EPF11451）。
2. 电感在 100kHz、100mV 条件下测量（EPF02157、EPF02201、EPF02202 和 EPF02212）。
3. 电感规格适用于 -40°C 至 125°C，并在 100kHz、10mV（EPF11481 和 EPF11485）、10kHz、20mV（EPF11482）和 100kHz、100mV（EPF11483、EPF11484 和 EPF11486）下测量。
4. 漏感在 100kHz、100mV、Pri 至 Sec 条件下测量。短路。
5. 在 100kHz、100mV、Pri 至 Sec 条件下测量的绕组间电容。
6. 工作频率范围 2 至 70MHz（EPF11348S、EPF11387 和 EPFB02212）、2 至 100MHz（EPF11451）、1.5 至 30MHz（EPF11481、EPF11482 和 EPF11485）。

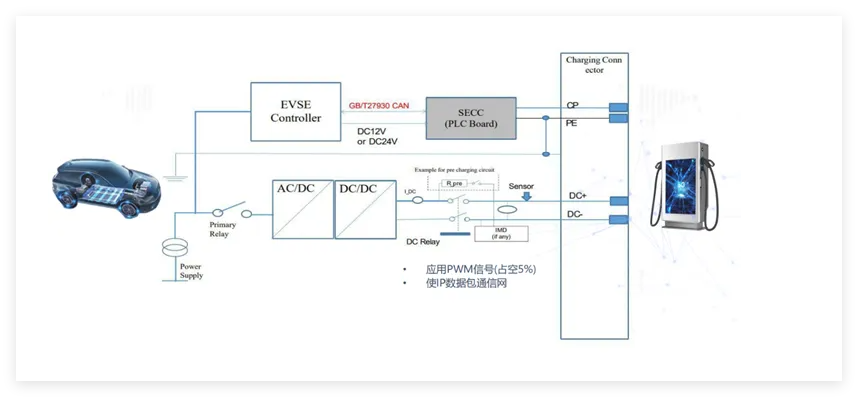

全面兼容高通QCA7000/7006、联通MSE102x、博通BCM60500等全球主流PLC芯片，完美匹配 SECC（EVSE侧） 和 EVCC（车辆侧）通信 链路。作为CCS（组合充电系统）基础设施的关键组成部分，对于欧洲和北美电动汽车充电站至关重要。它也是希尔智充SECC解决方案（GB/T到欧盟/美国标准转换）的核心支撑器件。具有RoHS合规性、宽温稳定性、高隔离抗干扰性能，可实现ISO 15118协议通信、V2G双向交互、即插即充功能。是替代进口局域网变压器的理想的高性价比国产产品。
