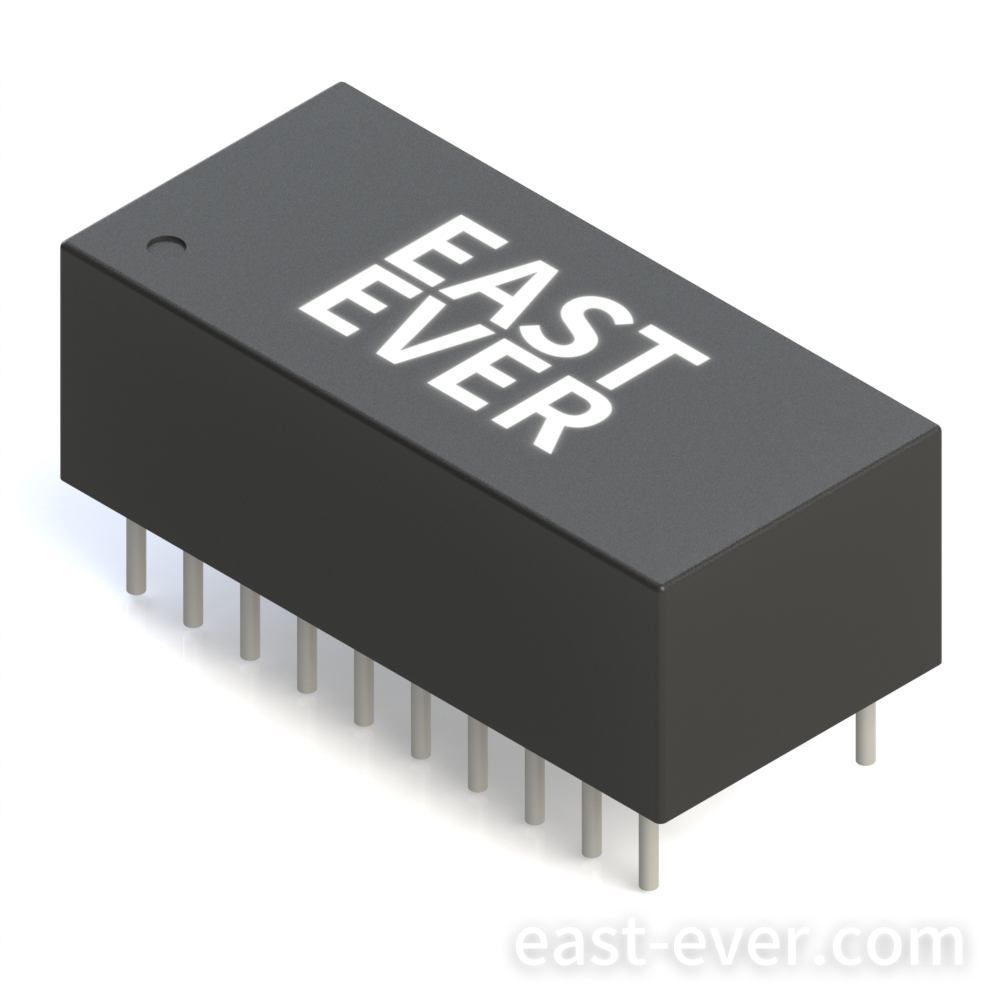

10/100 BASE-TX ES20701 TG—ES24701T G

25°C 时的电气规格
1. OCL：在 100 千赫兹频率下，最小值为 350 微亨，工作电压为 0.1 伏，直流偏置电流为 8 毫安。
2. 漏感：在 100 千赫兹频率下最大值为 0.5 微亨，工作电压为 0.1 伏。
3. DCR：最大值 1400 毫欧
4. 变比：1CT：1CT ± 5%
5. 插入损耗：在 1 - 100 MHz 范围内，最大值为 -1.1 分贝。
6. 回波损耗：在 1 - 30 MHz 范围内最小值为 -18 分贝
在 40 MHz 时最小值为 -14.4 分贝
在 50 MHz 时最小值为 -13.1 分贝
在 60 - 80 MHz 范围内最小值为 -12 分贝
在 100 MHz 时最小值为 -10 分贝
7. 对讲机功能： -30 分贝 最小值 @ 1 - 100 兆赫兹
8. 共模抑制比：在 1 - 100 MHz 范围内最小值为 -30 分贝
9. 隔离型保险丝：1500 伏交流电 1 毫安 60 秒
10. 工作温度范围：-40°C 至 +85°C
11. 储存温度：-40°C 至 +85°C
12. PoE 支持 30W：每个通道支持 36安培直流平衡电流，所有通道支持 72安培直流平衡电流。
