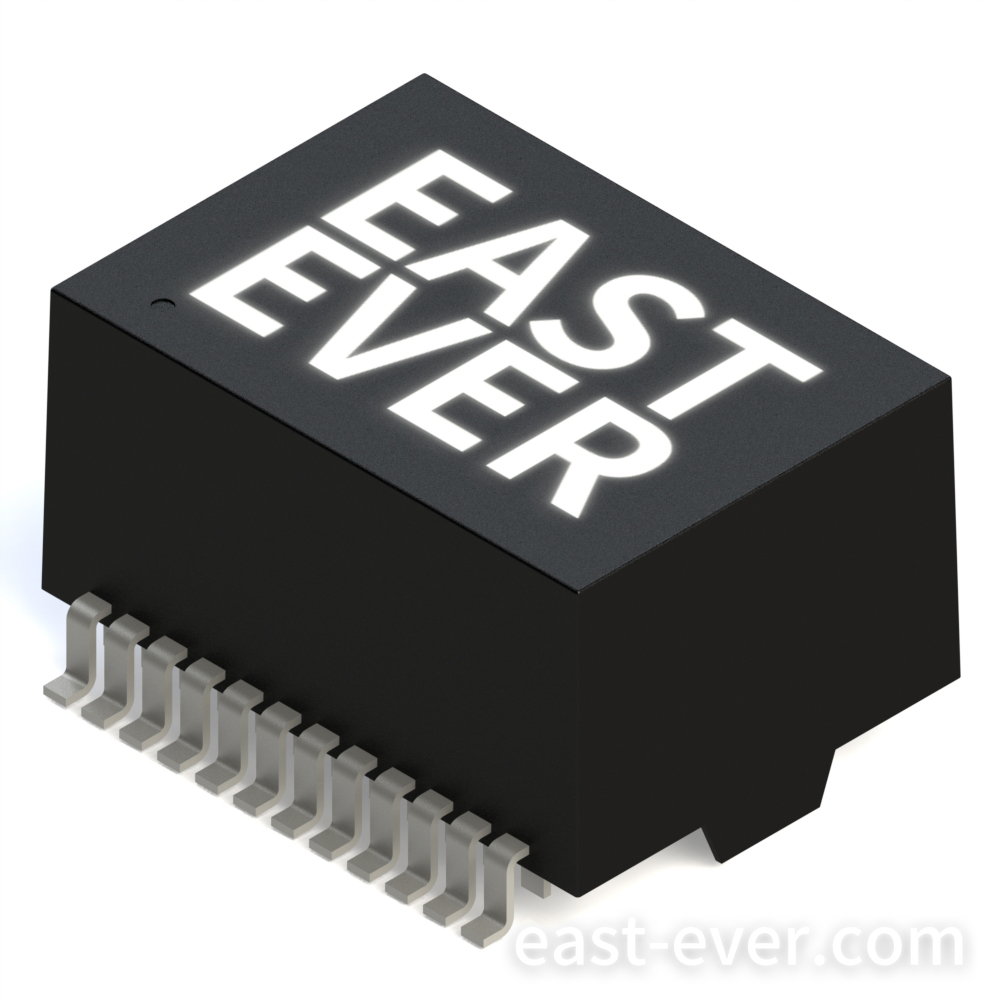

100/1000 Base-TX Lan Transformer for RJ45use—ES24706-1PTG

电气规格 @ 25 摄氏度
1. OCL：在 100 千赫兹频率下，最小值为 350 微亨，直流偏置电压为 0.1 伏，电流为 8 毫安。
2. 漏感：在 100 千赫兹频率下最大值为 0.5 微亨，工作电压为 0.1 伏。
3. 直流电阻：最大值 1400 欧姆
4. 变比：1CT：1CT ± 5%
5.插入损耗：在 0.5 - 1.0 MHz 范围内最大值为 -1.20 分贝 - 在 1 - 125 MHz 范围内最大值为 0.2 - 0.002 * f^1.4 分贝
6. 回波损耗：在 1 - 40 MHz 范围内最小值为 -16.0 分贝
在 40.1 - 100 MHz 范围内最小值为 -10 + 20 * log (f/80) 分贝
7.对讲机特性：在 1 - 100 MHz 频段下，最小输出功率为 -30 分贝。
8. 共模抑制比：在 1 - 100 MHz 范围内，最小值为 -30 分贝。
9. 隔离型保险丝：1500 伏交流电 60 毫安 60 秒
10. 工作温度范围：-40 摄氏度至 +85 摄氏度
11. 储存温度：-40°C 至 +125°C
12. 每个通道均可提供 1.2 安培的直流平衡电流，所有通道总和可提供 2.4 安培的直流平衡电流。
