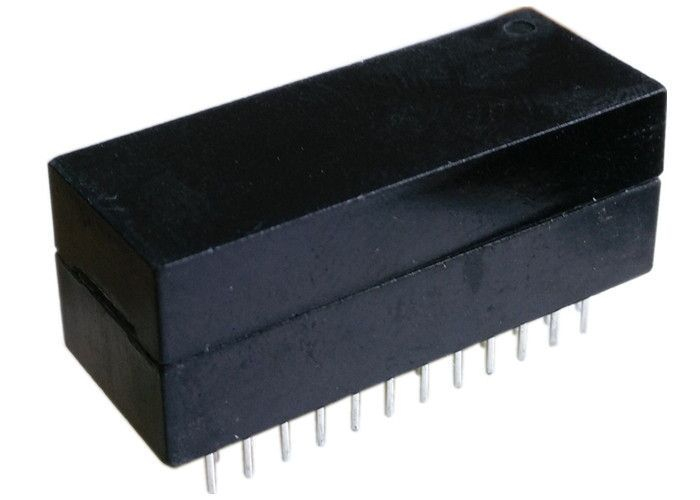

100/1000 Base-TX Lan Transformer for RJ45use—PG96503PTG

电气规格 @ 25 摄氏度
1.OCL：在 100 千赫兹频率下，最小值为 350 微亨，直流偏置电压为 0.1 伏，电流为 8 毫安。
2.漏感：在 100 千赫兹频率下最大值为 0.5 微亨，工作电压为 0.1 伏。
3. DCR：最大值 1400mQ
4. 变比：1CT：1CT ± 5%
5. 插入损耗：在 0.5 - 1.0 MHz 范围内最大值为 -1.20 分贝 - 0.2 至 -0.002*f²（其中 f 为频率） 1.4 分贝 在 1 - 125 MHz 范围内最大值为 1.4 分贝
6.回波损耗：在 1 - 40 MHz 范围内最小值为 -16.0 分贝
在 40.1 - 100 MHz 范围内最小值为 -10 + 20 * log (f/80) 分贝
7. 对讲机： -30 分贝 最小值 @ 1 - 100 兆赫兹
8.共模抑制比：在 1 - 100 MHz 范围内最小值为 -30 分贝
9. 隔离型保险丝：1500 伏交流电 1 毫安 60 秒
10. 工作温度范围：-40℃ 至 +85℃
11. 储存温度：-40℃ 至 +125℃
12. 符合 IEEE802.3at 标准的性能——720 毫安电流输出能力
